O dimensionamento correto de caldeira e válvulas industriais é um dos fatores mais importantes para o bom funcionamento de qualquer sistema térmico industrial.

Escolhas erradas resultam em desperdício de combustível, queda na pressão, desgaste em válvulas e riscos operacionais.

Por isso, ao longo deste conteúdo, você vai entender como estruturar corretamente seu sistema desde o início, evitando erros comuns e aumentando a eficiência global da planta.

Dimensionamento correto de caldeira e válvulas industriais: por onde começar?

Antes de qualquer escolha técnica, é necessário compreender quanto vapor ou calor a sua indústria realmente necessita.

Cada equipamento consome energia em níveis distintos. Portanto, o primeiro passo é listar todas as máquinas que utilizam o sistema térmico:

• Autoclaves

• Trocadores de calor

• Secadores

• Aquecedores

• Lavadoras industriais

Em seguida, deve-se calcular o consumo total em kg/h de vapor.

Válvula de bloqueio (isola trechos)

Válvula de bloqueio (isola trechos)

Dimensionamento de caldeira e válvulas industriais no cálculo da capacidade

Para evitar sobrecargas, utiliza-se um fator de segurança.

A capacidade da caldeira deve ser aproximadamente 10% a 20% maior que a demanda total.

Exemplo prático:

Se sua indústria consome 2.000 kg de vapor por hora, aplique um fator de segurança de 20%.

Resultado: a capacidade ideal da caldeira será de 2.400 kg por hora.

Dessa forma, o sistema trabalha com folga operacional.

Como escolher a caldeira ideal para cada indústria

Agora que você sabe quanto vapor precisa, o próximo passo é escolher o tipo de caldeira.

Os principais critérios são:

• Pressão de operação

• Tipo de combustível disponível

• Espaço físico

• Frequência de uso

• Custo operacional

De modo geral, caldeiras aquatubulares são mais indicadas para altas pressões, enquanto as flamotubulares atendem melhor às médias demandas.

Dimensionamento da tubulação no sistema de caldeira

O dimensionamento da tubulação é tão importante quanto o da caldeira.

Se os tubos forem pequenos demais, ocorrem quedas de pressão.
Se forem grandes demais, o custo do projeto aumenta.

O ideal é trabalhar com:

• Velocidade adequada do vapor

• Perdas mínimas de pressão

• Materiais compatíveis com temperatura e pressão

Vedações

Válvulas industriais: parte crítica no dimensionamento da caldeira

As válvulas garantem segurança e controle no sistema.

As principais são:

• Válvula de controle (ajusta vazão)

• Válvula de segurança (protege contra sobrepressão)

• Válvula de retenção (impede retorno)

• Válvula de bloqueio (isola trechos)

Escolher o modelo errado pode gerar desperdício de energia e risco operacional.

Dimensionamento de válvulas com base na vazão

Cada válvula tem uma capacidade específica de vazão.

Quando mal escolhida, pode ocorrer:

• Ruído excessivo

• Desgaste acelerado

• Redução na eficiência

• Instabilidade no sistema

Por isso, esse cálculo deve ser feito com suporte técnico especializado.

Manutenção no dimensionamento correto de caldeira e válvulas industriais

Nenhum sistema funciona bem sem manutenção.

Portanto, adotar uma rotina de inspeção é essencial.

Rotina recomendada:

Diária

• Verificar nível de água

• Acompanhar pressão e temperatura

Semanal

• Checar vazamentos

• Avaliar funcionamento das válvulas

Mensal

• Analisar qualidade da água

• Ajustar controles automáticos

Anual

• Inspeção interna

• Teste de segurança

• Atualização de documentação técnica

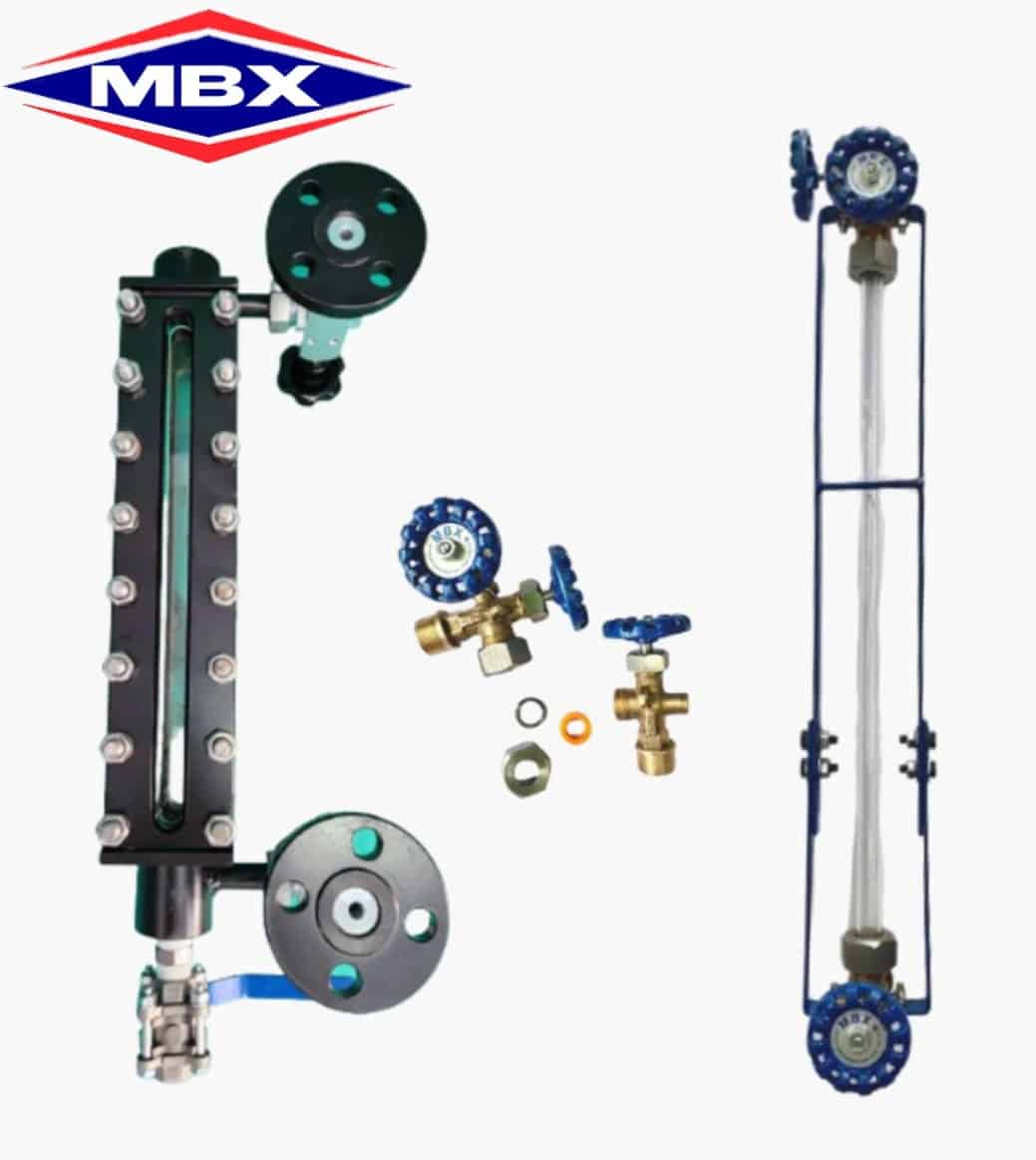

  Indicador/Visor de Nível

  Indicador/Visor de nível

  O dimensionamento correto de caldeira e válvulas industriais influencia diretamente no desempenho da sua indústria.

  Quando tudo é bem planejado:

  • O consumo diminui

  • A produção se torna estável

  • Os riscos caem

  • O retorno financeiro aumenta

  Portanto, investir em engenharia correta é investir em produtividade e segurança.
